电梯的基本结构及主要组成系统

[ 时间:2017-4-6 9:33:10   人气:]


电梯的基本结构及主要组成系统

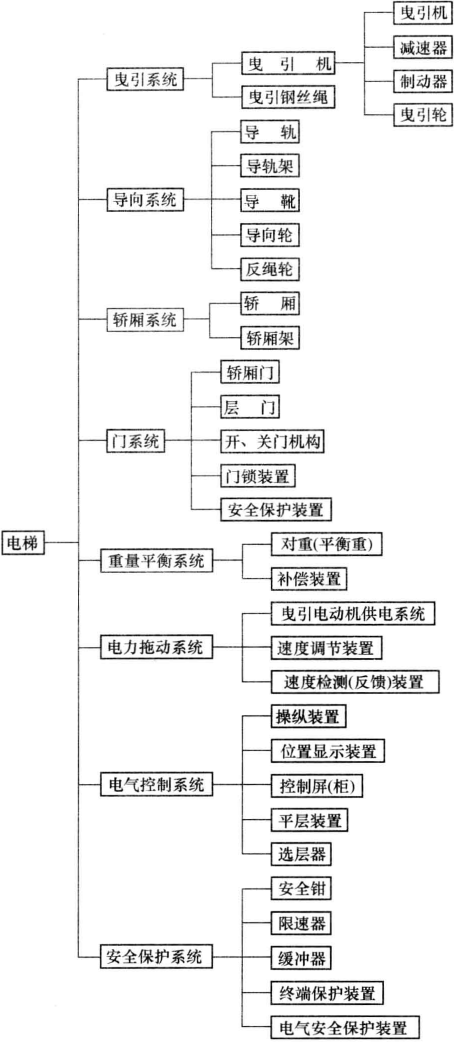

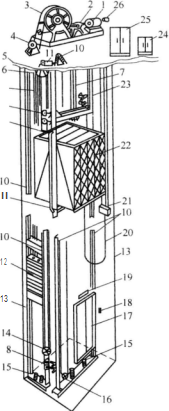

电梯的基本结构如图 1-3 所示,电梯的主要组成系统如图 1-4 所示。

电梯组成图1.png          电梯组成图.png



1 -3 电梯基本结构示意图                  1-4   电梯组成系统示意图



l 一主传动电动机  2一制动器  3曳引机

4一层楼指示器  5一顶层地平  6导向轮

7一牵引钢丝绳   8一限位开关(包括向上限位 、 向下限位)9限位器挡块  10一导轨 11一安全钳及开关  12一对重装置  13电梯井道

14极限开关(包报转紧绳轮、传动绳索) 15一缓冲器 16一限速器(包括转紧绳轮、安全轮) 17一厅门  18一召唤灯  19一厅外指层灯  20一供电电缆

21一接线盒及线管 22一轿厢  23一平层感应器

24一选层器 25一控制屏 26一球形速度开关



   电梯的结构可分为机械装置与电气控制系统两大部分。其中机械装置包括曳引系统、导 向系统、轿厢系统 、重量平衡系统 、门系统、机械安全保护系统等;电气控制系统主要包括控制柜、操纵箱等十多个部件和几十个分别装在各有关电梯部件上的电器元件
