电梯导向系统

电梯导向系统的部件有导轨架 、导轨 、导靴等。其功能 主要是对轿厢和对重的运动加以限制和导向。

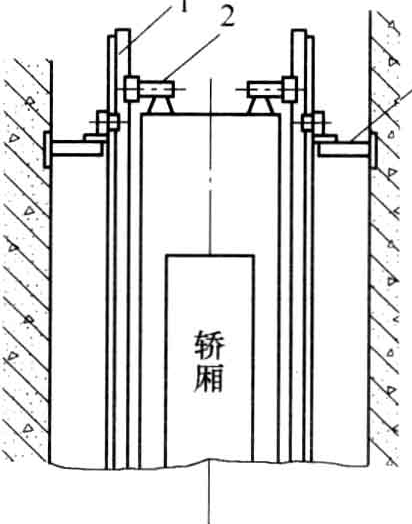

电梯导向系统结构示意图如图 2 -47 所示

图 2 -47     导向系统结构示意图

1. 导轨架的种类

导轨架作为支撑和固定导轨用的构件，被安装在井道壁横梁上。它固定了导轨的空间位置 ，并承受来自导轨的各种用力。

2. 导轨架的固定

每根导轨至少应有两个导轨架，其间距应为布置图上所注导轨端面间距加上2倍的导轨高度和2倍的 3 -5mm调整间隙。两个导轨架间距应以 1. 5-2. 0m为宜，不应大于2. 5m；导轨架与导轨连接板的距离应 大于 250mm，一般以不影响安装为宜。

导轨支架应与井道壁墙体牢固连接。

3. 安装导轨架

测量导轨架压板螺栓孔距，刻上孔距中心线 、校正线 ，并用钢冲钉上标记。安装时根据样板架垂下的两根铅垂线对应架上的刻线，安装校正导轨架 使其水平。最好将底 、顶两支架先精心安装好，再放两条基准线，然后根据基准线安装校正中间各导轨架。

导轨架安装技术要求：

I）导轨架的水平度 ，无论长度及种类 ，其两端的误差不准超过5mm。

2）导轨支架埋入墙内深度不应小于120mm。

3）标号150以上混凝土结构井壁上准许使用预埋螺栓固定支架 ，但其规格不应小于M16 ,

埋深不小于100mm，且混凝土边缘不小于200mm。

4）直埋式灌注导轨架或地脚螺栓时，应用不低于400号的水泥，并用水清洗外小内大的孔洞，待阴干24h后，方可进行下道工序。

5）支架应错开导轨接头 250mm以上，支架应安装水平，其水平度不应大于1. 5 %。

6）每根导轨应保证至少有两个支架支撑。

7）使用厚度超过10mm 钢板作调整井壁与导轨支架的间隙时，钢板应与导轨架焊为一体。
